Камере нужны две вещи: связь с регистратором и электричество. По современным IP-системам и то и другое обычно идёт одним кабелем витой пары, это и называется PoE. Второй вариант, когда питание отдельной линией от блока питания на 12 вольт. Всё остальное в этой теме, инжекторы, сплиттеры, удлинители, разветвители, это способы дотянуть питание туда, где розетки нет, а камера нужна. Главный риск при этом не в марке камеры, а в двух вещах: в дешёвом кабеле из омеднённого алюминия и в блоке питания без запаса по току. Именно они дают ту самую картину, когда днём всё работает, а ночью камеры пропадают.
Ниже разбираем каждую железку по отдельности, честно про риски и про то, что спрашивать у монтажника до начала работ. Общий порядок работ по системе, от проекта до настройки, разбирали отдельно: как подключить видеонаблюдение.
Два способа запитать камеру
Первый: PoE, питание по тому же кабелю, что и данные. Один кабель витой пары идёт от регистратора или коммутатора к камере и несёт сразу и сеть, и электричество. Розетка у камеры не нужна. Это стандарт для IP-систем и то, как мы делаем большинство объектов.
Второй: отдельное питание 12 вольт. К камере идут две линии: сигнальная и питающая, либо один комбинированный кабель, где они уже сведены под одной оболочкой. Так живут аналоговые системы и часть IP-камер без поддержки PoE.
Разница практическая. PoE это меньше проводов, одна точка отключения и возможность перезагрузить камеру, не поднимаясь к ней. Отдельное питание это больше свободы по расстоянию и по мощным камерам, но и больше мест, где что-то может отвалиться.
Про то, как вообще устроена IP-система и чем она отличается от аналоговой, у нас есть отдельный разбор: IP-видеонаблюдение.
Что такое PoE и какие бывают стандарты
PoE это подача питания по витой паре. Устройство-источник (регистратор с PoE-портами, коммутатор или инжектор) сначала опрашивает камеру, выясняет, сколько ей нужно, и только потом подаёт напряжение. Именно согласование отличает настоящий PoE от «псевдо-PoE», к которому вернёмся ниже.
Стандартов три, и разница между ними в мощности:
- 802.3af, обычный PoE. До 15,4 Вт на порту источника, до примерно 13 Вт доходит до камеры. Этого хватает обычной уличной камере с ИК-подсветкой.
- 802.3at, он же PoE+. До 30 Вт на порту, около 25 Вт устройству. Нужен поворотным камерам, камерам с обогревом корпуса и моделям с мощной подсветкой.
- 802.3bt, PoE++. До 60 или 90 Вт в зависимости от типа. В типовом видеонаблюдении встречается редко, это скорее про мощные PTZ и специальное оборудование.
Что из этого следует практически. Если в системе есть хоть одна поворотная камера или камера с подогревом, смотреть надо не на число портов регистратора, а на бюджет мощности всего устройства. У регистратора и коммутатора есть общий лимит на все порты сразу, и он часто меньше суммы портов. Восемь портов по 30 Вт почти никогда не значит 240 Вт суммарно.

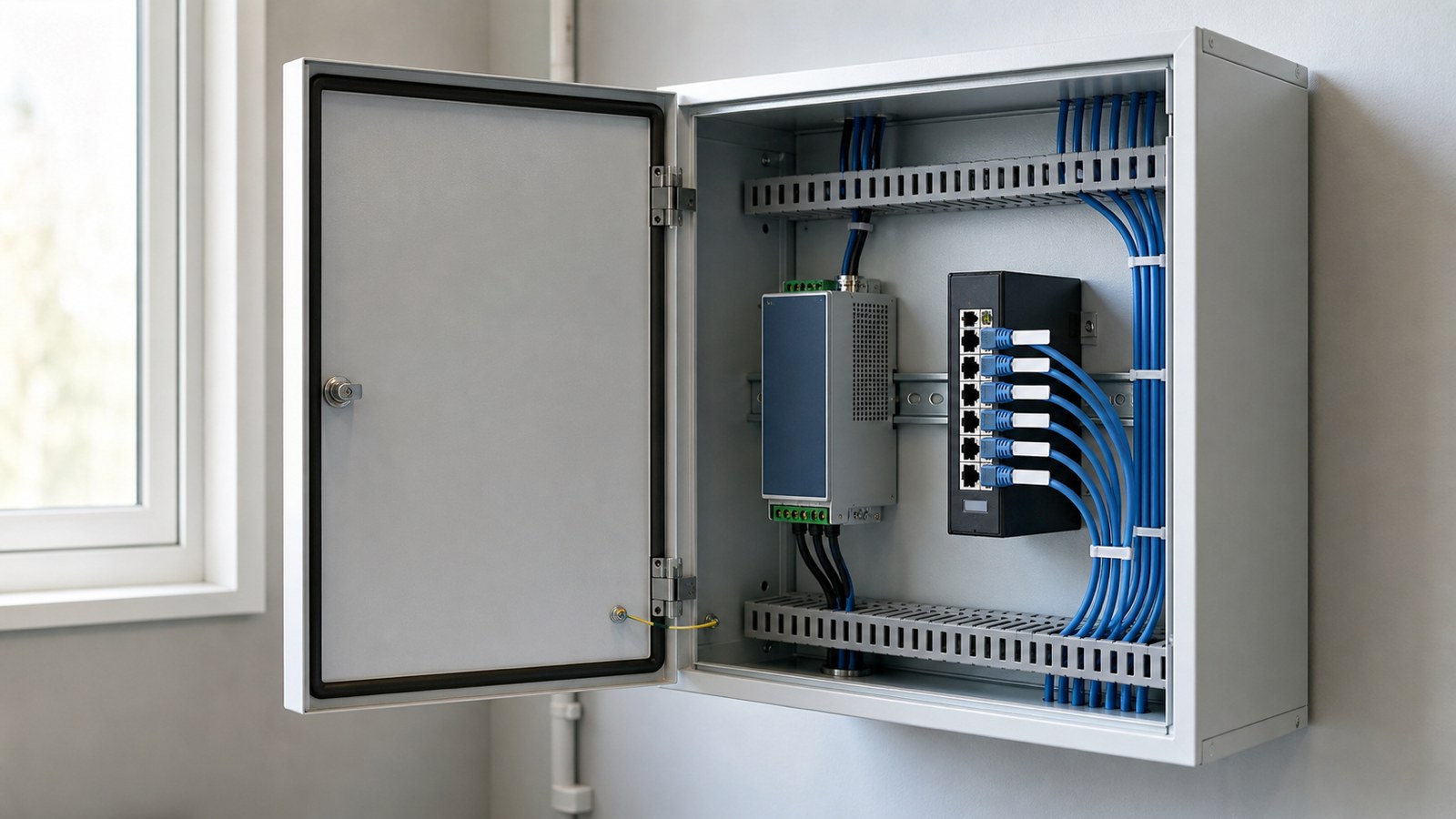

PoE-коммутатор: когда камер больше, чем портов
PoE-коммутатор это коробка, в которую приходит питание и сеть, а из неё выходят несколько питающих портов на камеры. Берут его в двух случаях: когда у регистратора не хватает своих PoE-портов, и когда камеры стоят группой далеко от регистратора, и тянуть каждую отдельным кабелем через весь объект дороже, чем поставить коммутатор рядом с ними.
На что смотреть: суммарный бюджет мощности, наличие грозозащиты на портах для уличных линий и исполнение корпуса, если коммутатор встанет в неотапливаемом месте.
PoE-инжектор: одна камера в стороне от всех
Инжектор это маленькая коробка на одну линию: с одной стороны в неё входит обычная сеть, с другой розетка, на выходе получается сеть с питанием. Ставится там, где нужно запитать одну камеру, а разворачивать коммутатор ради неё смысла нет.
Типовая ситуация: система собрана и работает, а потом появляется одна дополнительная камера, например на воротах или в хозблоке. Инжектор решает это дешевле, чем замена регистратора на модель с большим числом портов.
Риск. Инжектор сам должен поддерживать нужный стандарт. Инжектор на 15 Вт с поворотной камерой даст ту же картину, что и слабый блок питания: камера включается, живёт до первого движения привода и уходит в перезагрузку.
PoE-сплиттер: камера без PoE на линии с PoE
Сплиттер это обратная задача. Он принимает витую пару с питанием и разделяет её обратно на два конца: сеть отдельно, питание 12 вольт отдельно, штекером в камеру.
Зачем это нужно: у вас проложена PoE-линия, а на конце стоит устройство, которое PoE не понимает. Обычная IP-камера без PoE, точка доступа, иногда переговорное устройство. Вместо того чтобы тащить к нему отдельную линию питания, ставят сплиттер.
Риск. Сплиттер должен выдавать именно то напряжение, которое ждёт устройство. Ошибка на этом месте стоит камеры, потому что 12 и 24 вольта путают чаще, чем кажется.
PoE-удлинитель: когда 100 метров не хватает
Витая пара работает до 100 метров, это ограничение самого Ethernet, а не жадности производителя. Дальше сигнал деградирует, и камера начинает то отваливаться, то работать.
Удлинитель (его же называют экстендер или репитер) ставится в разрыв линии и продлевает её ещё примерно на такую же длину, питаясь от той же линии. Цепочкой обычно разрешают два или три удлинителя, дальше начинаются проблемы с бюджетом мощности: каждое звено что-то забирает себе.
Когда расстояние совсем большое, честнее не наращивать цепочку, а перейти на оптику с медиаконвертерами или поставить промежуточный узел с своим питанием. На участках между строениями это к тому же безопаснее: оптика не проводит грозовой разряд.
Пассивный PoE: главная железка, которой сжигают камеры
Кроме стандартного PoE есть пассивный. Это когда напряжение просто подано на свободные пары кабеля, без всякого согласования. Дёшево, встречается в готовых наборах и на маркетплейсах.
Проблема в том, что пассивный PoE не спрашивает камеру, что ей нужно. Он подаёт то, что подаёт, обычно 24 или 48 вольт. Если на конце окажется камера, рассчитанная на стандартный PoE или на 12 вольт, её электроника получит напряжение, которого не ждёт.
Практический вывод простой: не смешивайте оборудование пассивного PoE со стандартным. Разъёмы у них одинаковые, и это ровно тот случай, когда всё физически втыкается друг в друга, а потом не работает. Если в системе стандартный PoE, все инжекторы, коммутаторы и сплиттеры должны быть стандартными.
Блок питания 12 В: как считать и почему нужен запас
Второй способ питания это отдельный блок на 12 вольт. Тут есть арифметика, которую пропускают чаще всего.
Каждая камера потребляет ток, и он не постоянный. Днём камера потребляет мало. Ночью включается инфракрасная подсветка, и потребление вырастает в полтора-два раза. У камер с механическим ИК-фильтром добавляется ещё и щелчок переключения, короткий скачок.
Отсюда правило: считать блок питания надо не по дневному потреблению, а по ночному, и сверху брать запас процентов тридцать. Блок, подобранный «впритык», днём работает идеально, а вечером, когда все камеры разом включают подсветку, просаживается.
Это и есть самая частая жалоба, с которой к нам приходят чинить чужие системы: днём картинка есть, ночью половина камер пропадает. Люди при этом уверены, что купили плохие камеры. Камеры обычно нормальные.
Разветвитель питания: удобно, но считать всё равно надо
Разветвитель, в быту «паук», это переходник, который из одного выхода блока питания делает четыре или восемь. Вещь удобная и совершенно нормальная, но она ничего не добавляет к мощности. Если блок рассчитан на 5 ампер, паук на восемь камер не сделает из него 10 ампер, он просто разделит те же 5.
Второй момент: разветвитель это ещё одно место с контактами. На улице и в неотапливаемом помещении контакты со временем окисляются, а окисленный контакт даёт просадку. Поэтому разветвители мы ставим в щиток или в бокс, а не «где повисло».
Просадка напряжения: почему длина линии решает
Тонкий провод на длинной линии съедает напряжение. Из блока выходит 12 вольт, до камеры на другом конце участка доходит 10, а камере для стабильной работы нужно то, что написано в её паспорте.
Работает это подло: при 10 вольтах камера включается и показывает картинку. Проблема вылезает ночью, когда включается подсветка и потребление растёт, напряжение проседает ещё, и камера уходит в перезагрузку. По журналу это выглядит как случайные пропадания без причины.
Лечится тремя способами: толще провод питания, ближе блок питания к камерам (например, свой блок на группу камер вместо одного центрального), или переход на PoE, где эта арифметика решена за вас. На длинных уличных трассах PoE почти всегда правильнее.
Кабель: медь против омеднённого алюминия
Это главное место, где экономят, и главное место, откуда потом берутся проблемы.
Витая пара бывает из чистой меди и из омеднённого алюминия (на упаковке обычно CCA). Внешне они неразличимы, стоят по-разному в полтора-два раза, и в магазине их продают рядом.
Разница вот в чём:
- Сопротивление у алюминия выше. Для передачи данных на короткой линии это ещё терпимо, а для PoE критично: питание идёт по тем же жилам, и на длинной линии камера просто не получает своей мощности.
- Алюминий ломкий. Он ломается в месте обжима и на изгибах. Линия работает после монтажа и отваливается через полгода, когда кабель отработал перепады температуры.
- Нагрев. Под нагрузкой PoE тонкая алюминиевая жила греется сильнее медной.
Наш стандарт простой: под PoE только чистая медь, сечение по проекту. Разницу в цене на объекте средних размеров человек не замечает, а разницу в поведении системы замечает на первую же зиму.
Как проверить, что вам привезли. Медь и омеднённый алюминий отличают по весу бухты (медь заметно тяжелее), по излому жилы (алюминиевая ломается, медная гнётся) и по цвету на изломе (у омеднённой видно белую сердцевину). Спрашивать «это медь?» бесполезно, отвечают всегда «да».
UTP или FTP: нужен ли экран
UTP это неэкранированная витая пара, FTP экранированная. Экран нужен не всегда и стоит дороже.
Брать экран есть смысл, когда кабель идёт рядом с силовыми линиями, вдоль трасс электрощитовой, по производственному объекту с частотниками и сварочными постами. В обычном частном доме и в квартире это лишние деньги.
Важная тонкость: экран работает, только если он заземлён, и заземлять его нужно с одной стороны. Незаземлённый экран пользы не даёт вообще, а заземлённый с двух сторон может сам стать источником наводок. Это как раз тот пункт, где самостоятельный монтаж обычно и рассыпается.
Уличный кабель: чем отличается и почему обычный не годится
Кабель на улице живёт в других условиях: ультрафиолет, вода, мороз, ветер.
- Оболочка должна быть стойкой к ультрафиолету, обычная белая внутренняя за пару сезонов трескается на солнце.
- Гидрофобное заполнение нужно, если кабель идёт в земле или в трубе, куда попадает вода. Вода в кабеле капиллярно уходит внутрь и добирается до разъёмов.
- Трос нужен для подвеса между строениями, иначе кабель тянет сам себя и рвётся по жилам.
- Гофра или труба в земле обязательны: это защита от грызунов и возможность потом протянуть новый кабель, не копая заново.
Отдельно про мороз: у кабеля есть температура монтажа и температура эксплуатации, и это разные цифры. Кабель, который прекрасно работает в минус тридцать, при монтаже в минус пятнадцать может треснуть по оболочке, потому что его гнули на морозе. Поэтому зимой уличные трассы делают либо с прогревом бухты, либо переносят.
Комбинированный кабель: для аналоговых систем
Если система аналоговая, сигнал идёт по коаксиалу, а питание отдельной парой. Чтобы не тянуть два кабеля, выпускают комбинированный: коаксиал и питающая пара под одной оболочкой.
Это нормальное решение для замены и ремонта существующих аналоговых систем. Для новой системы мы обычно предлагаем IP на витой паре: та же трасса даёт больше разрешения, а питание решается через PoE.
Кстати, старые аналоговые системы часто дешевле починить, чем менять целиком, и решение тут не идеологическое, а по деньгам. Что входит в обслуживание и когда ремонт выгоднее замены, разбирали отдельно: обслуживание видеонаблюдения.
Грозозащита и заземление: скучный пункт, который спасает регистратор
Камера на столбе или на мачте это, по сути, антенна, подключённая кабелем к вашему регистратору. При грозовом разряде поблизости наводка приходит по кабелю внутрь дома.
Правило, по которому работаем: если линия выходит из здания и идёт к отдельно стоящему объекту (столб, ворота, второе строение), на неё ставится устройство защиты, а конструкция заземляется. Особенно это касается пролётов между зданиями: там разница потенциалов между двумя контурами заземления сама по себе способна выжечь порты.
Сгоревший от наводки регистратор это классика августовских звонков, и обидно в ней то, что защита стоит несопоставимо дешевле.
Бесперебойник: что он реально даёт
ИБП в системе видеонаблюдения решает две задачи. Первая очевидная: при отключении света система продолжает писать, обычно от пятнадцати минут до нескольких часов в зависимости от ёмкости. Вторая менее очевидная и более важная: он гасит скачки напряжения и корректно переживает моргание сети, от которого жёсткий диск регистратора изнашивается быстрее всего.
Практическая мелочь, о которой забывают: ИБП должен питать не только регистратор, но и роутер, иначе удалённый просмотр во время отключения всё равно не работает. И если камеры питаются от отдельного блока, а не по PoE от регистратора, этот блок тоже должен быть за ИБП, иначе регистратор останется жив, а писать ему будет нечего.
Про то, как система ведёт себя, когда интернета нет вообще, писали отдельно: видеонаблюдение без интернета.
Пять ошибок, которые мы регулярно видим на выездах
- Блок питания подобран по дневному потреблению. Ночью подсветка включается на всех камерах разом, напряжение проседает, камеры перезагружаются по кругу. Владелец уверен, что купил брак.
- Кабель из омеднённого алюминия под PoE. Работает первые месяцы, потом дальние камеры начинают отваливаться, обычно после первой зимы или после жары.
- Смешаны пассивный и стандартный PoE. Всё соединяется физически, и одна из камер получает напряжение, на которое не рассчитана.
- Уличная линия без защиты и без заземления. Первая же гроза уносит порт регистратора, а иногда и сам регистратор.
- Разъёмы на улице без гермобокса. Скрутки и коннекторы, замотанные изолентой, набирают влагу, контакт окисляется, и картинка начинает моргать в сырую погоду. Это же самая частая причина «камера то есть, то нет».
Общее у всех пяти: система собирается и первое время работает. Проблема вылезает через месяцы, когда искать причину дороже, чем было сделать правильно.
Что спросить у монтажника до начала работ
- Какой кабель, медь или омеднённый алюминий, и можно ли посмотреть бухту.
- PoE стандартный или пассивный, какой стандарт, af или at.
- Какой суммарный бюджет мощности у регистратора или коммутатора и сколько из него займут наши камеры.
- Как считался блок питания, если камеры на 12 вольтах, и какой заложен запас.
- Где проходят трассы, в гофре или нет, как заведены в дом.
- Что стоит на уличных линиях по защите и заземлению.
- Как загерметизированы уличные соединения.
- Что происходит при отключении света: что за бесперебойником, что нет.
Если на половину вопросов отвечают «да всё нормально будет», это уже ответ.
Сколько это стоит у нас
Цены на работы, оборудование считается отдельно:
- Прокладка кабеля от 80 ₽ за метр.
- Монтаж камеры на высоте до 3 метров от 4 000 ₽, выше 3 метров от 5 000 ₽.
- Монтаж и подключение регистратора от 2 500 ₽.
- Настройка удалённого доступа и приложения от 2 900 ₽.
- Система под ключ от 9 900 ₽.
Выезд инженера бесплатный: на месте смотрим трассы, считаем метры и говорим точную сумму до начала работ. Гарантия на работы 12 месяцев. Подробно об услуге: установка видеонаблюдения под ключ.
Готовые сборки, где кабель, питание и коммутация уже подобраны друг под друга, лежат тут: готовые комплекты видеонаблюдения. Отдельные позиции есть в магазине.
Коротко
- PoE это питание и данные по одному кабелю, и для большинства объектов это правильный выбор.
- Стандарты различаются мощностью: af для обычных камер, at для поворотных и с обогревом. Смотреть надо на суммарный бюджет, а не на число портов.
- Инжектор питает одну линию, сплиттер возвращает питание отдельным проводом, удлинитель продлевает линию за 100 метров, коммутатор раздаёт на группу.
- Пассивный PoE со стандартным не смешивать.
- Блок питания считать по ночному потреблению плюс запас, разветвитель мощности не добавляет.
- Кабель под PoE только медный, на улице только уличный, в земле в трубе.
- Уличные линии между строениями защищать и заземлять.
- ИБП ставить вместе с роутером, иначе удалённый просмотр всё равно ляжет.
Частые вопросы
Что такое PoE простыми словами?
Это подача электричества по тому же кабелю, по которому камера передаёт видео. Один провод вместо двух, розетка у камеры не нужна. Источником выступает регистратор с PoE-портами, отдельный коммутатор или инжектор.
Чем PoE-инжектор отличается от сплиттера?
Инжектор добавляет питание в линию: на входе обычная сеть плюс розетка, на выходе сеть с питанием. Сплиттер делает обратное: принимает линию с питанием и разделяет её на сеть и отдельный провод питания для устройства, которое PoE не понимает.
На какое расстояние можно тянуть кабель к камере?
По витой паре стандартно до 100 метров, это ограничение Ethernet. Дальше ставят PoE-удлинитель (обычно допускается два или три в цепочке), промежуточный узел или переходят на оптику. По линии 12 вольт расстояние зависит от сечения провода: чем длиннее, тем толще нужна жила, иначе напряжение просядет.
Почему камеры пропадают именно ночью?
Почти всегда это питание. Ночью включается инфракрасная подсветка, потребление вырастает в полтора-два раза, и блок питания без запаса или тонкий длинный провод перестают держать нагрузку. Камера уходит в перезагрузку. Проверяется заменой блока на более мощный или переводом на PoE.
Можно ли брать кабель из омеднённого алюминия, если он дешевле?
Под PoE нет. У него выше сопротивление, поэтому камера на дальнем конце недополучает мощность, а жила ломается на изгибах и в обжиме. Мы кладём только медь. Разница в цене заметна на чеке один раз, разница в поведении системы заметна каждый сезон.
Нужен ли экранированный кабель?
Нужен там, где рядом силовые линии, электрощитовая или мощное оборудование. В обычном доме и квартире это лишние деньги. Если берёте экранированный, экран обязательно заземляется, и только с одной стороны, иначе смысла нет.
Нужна ли грозозащита, если камеры на доме?
Если все линии внутри одного здания, обычно достаточно нормального заземления. Защита нужна на линиях, которые выходят наружу к отдельно стоящим объектам: столб, ворота, второе строение, баня, хозблок. Там разряд приходит по кабелю прямо в регистратор.
Что будет с системой при отключении электричества?
Без бесперебойника ничего не пишется. С ИБП система продолжает работать от пятнадцати минут до нескольких часов, в зависимости от ёмкости. Важно, чтобы за ИБП был не только регистратор, но и роутер, а если камеры питаются отдельным блоком, то и он тоже.
